光弹法可视系统

产品介绍：

该系统适用于培训、研究和技术推广。软件可以捕获保存图片和视频文件，并可用于查看分析电脑所采集的图像。

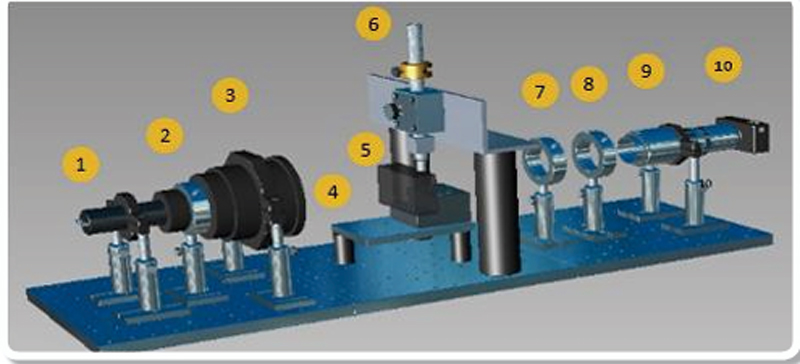

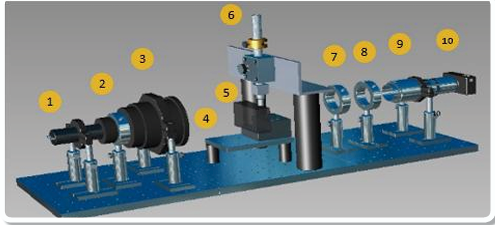

系统 1.光源 3.校准透镜 5.玻璃试件 7.四分之一波长透镜 9.变焦镜

组成 2.起偏振镜 4.试件安装架 6.探头固定管 8.检偏镜 10.照相机

功能

声束性能分析

 ★ 折射角

 ★ 近场区评估

 ★ 焦距

 ★ 焦点尺寸

 ★ 波长

 ★ 波束扩散

声学现象演示

 ★ 反射

 ★ 折射

 ★ 频散效应

 ★ 缺陷端点衍射

 ★ 波形转换

 ★ 相控阵子波和运动

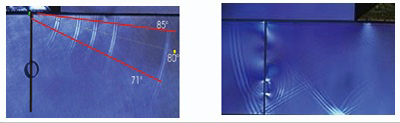

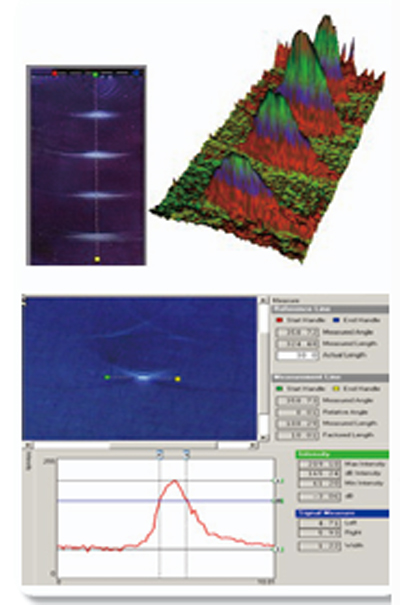

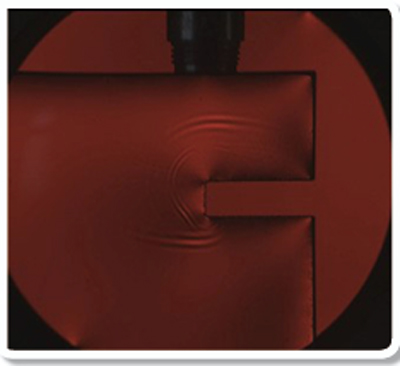

                                相机捕捉的脉冲相互作用                                                       图像强度分析软件

应用

技术推广

 ★ 观察主声束声程和波形转换

 ★ 识别由于声束衍射场生的伪信号

 ★ 识别检测具体缺陷的最佳声程和角度

 ★ 确定串列扫查中接收探头位置是否合适

 ★ 确定待定缺陷检测的局限性

声束性能分析

★折射角

★近场区评估

★焦距

★焦点尺寸

★波长*

★波束扩散

探头评定

★演示仪器性能:

★标称角度和波束传播

★频率调整影响

★楔块评估

相控阵特性

★观察动态的扇扫和线扫

★验证聚焦法则计算器的角度和聚焦大

★检验晶片损坏对声束的影响大

★评定波束偏转界限

★确定栅瓣产生的干扰信号
