CIVA-无损检测仿真平台

产品主要特点如下：

超声仿真模块

超声仿真包括声束传播计算和声束与缺陷或工件之间的相互作用（底面回波，表面回波，端角效应和阴 影效应）。这些功能可支持不同的探头、工件和缺陷，可用于常规超声、串列、TOFD、相控阵超声、全矩阵超声和表面自适应超声的检测模拟。

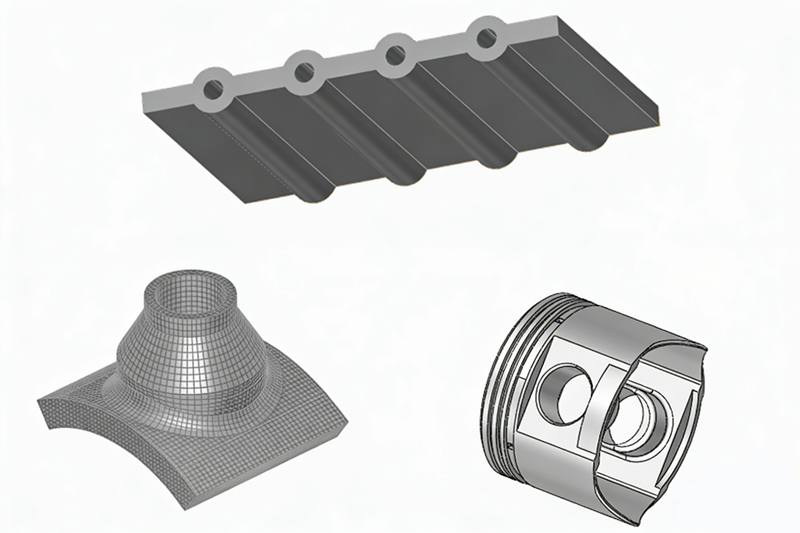

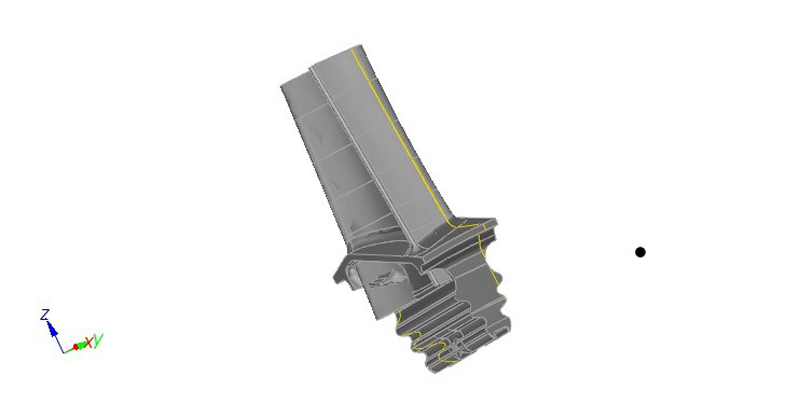

工件建模

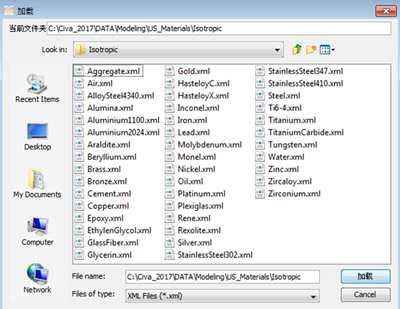

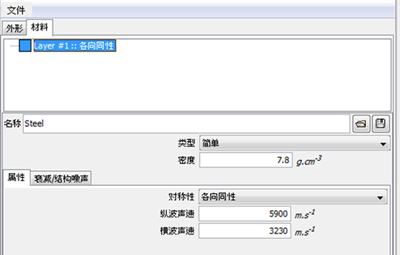

材料建模

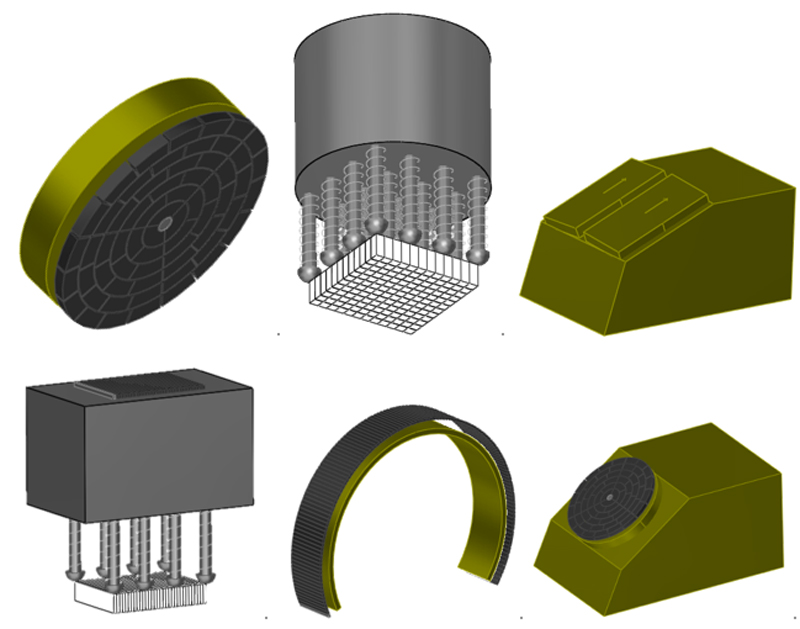

探头建模

缺陷建模

声束计算

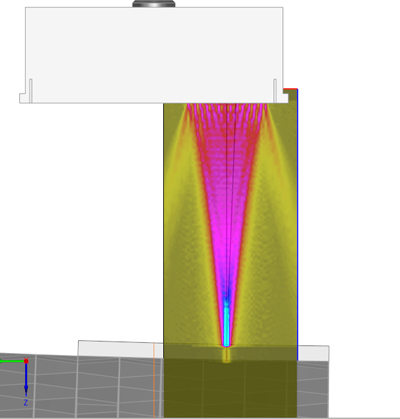

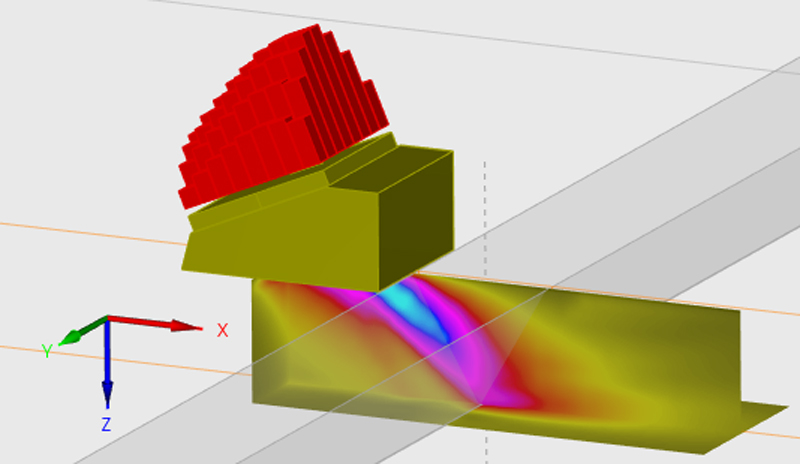

缺陷响应 有限元模块 有限差分模块超声数据分析模块 在该功能中可以计算在工件中的超声波束，也可以计算在耦合材料中的声场。可以在工件中按照以波幅-颜色关 系或者等波幅面的方式来显示声束，也可以显示声束的分量方向和波前（可以保存为动态文件， AVI 格式）。

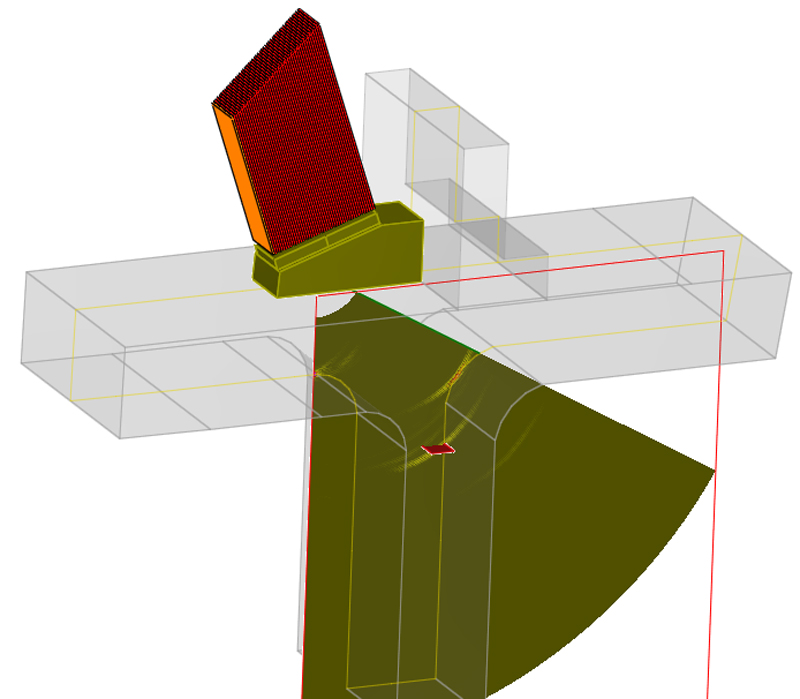

缺陷响应

该功能模拟声束-缺陷相互作用，并且预测各回波的波幅和时间差：直接回波，端角效应等等。它可以计算由几何形状产生的缺陷回波、界面回波和波形转换

有限元模块

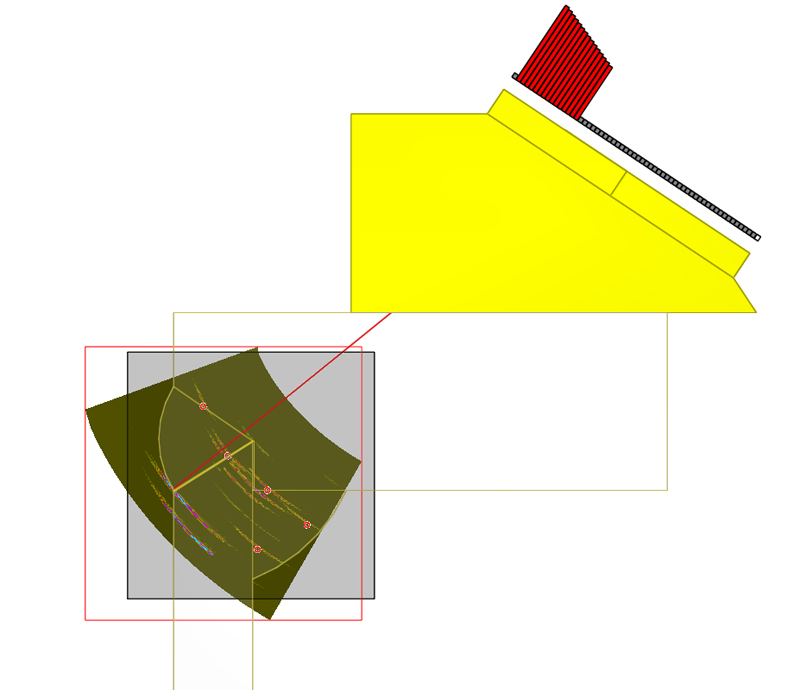

可以用来模拟复杂形状的缺陷（平面或圆柱的表面裂 纹、嵌入的缺陷以及任何类型的金属部件），以解决低于波长尺寸小尺寸缺陷或在缺陷相互作用中生成的复杂波模态等问题（例如爬波）。

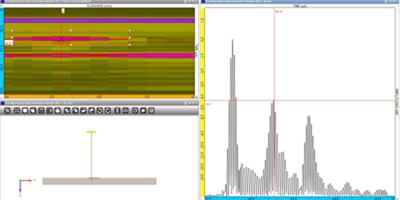

有限差分模块

 该功能考虑复合材料层的异质性以及层之间的相互作用。这也克服了半解析模型的一些局限性。

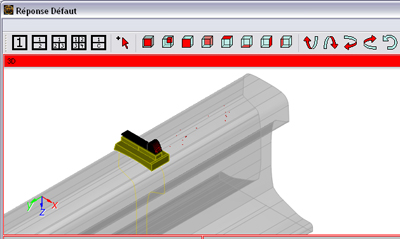

超声数据分析模块

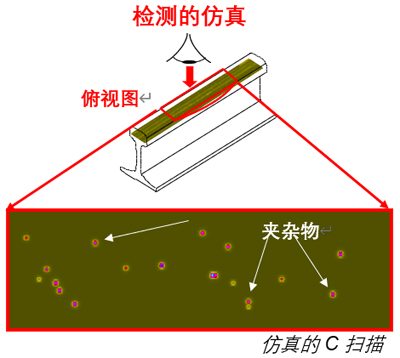

 CIVA软件中支持将实际采集的数据导入后进行二次处理成像以及进行数据重建等，处理方法包括： 高低通滤波、DAC、卷积、反卷积、小波处理、双伯努利-高斯去卷积等。与EDDYFI、 OLYMPUS、 ZETEC和TPAC系统数据兼容。

导波模块

在该模块中可以仿真常规导波和相控阵导波在多层结构的平板或管道(无包覆层)中的传播。

 CIVA导波模块包含有以下3个子模块

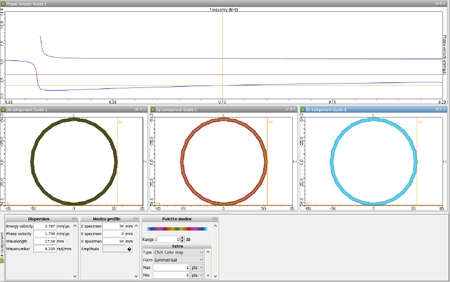

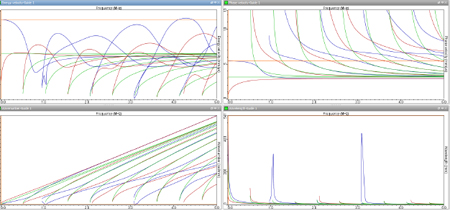

 ★ 频散曲线计算

 ★ 声场计算

 ★ 缺陷响应

结构健康监测模块

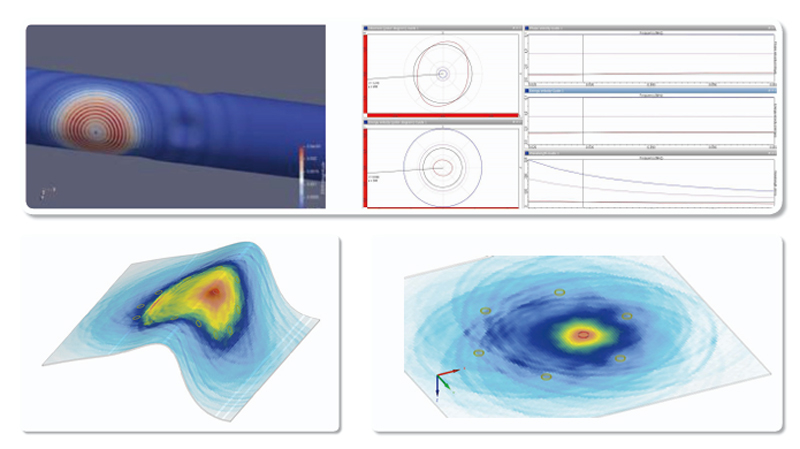

频散曲线缺陷计算在缺陷区域周围定义一系列传感器，并在循环或自定义扫描模式下工作。可以为传感器分配径向、法向 或自定义激发曲线。检查模拟工具将计算每个传感器上接收到的信号。根据这些结果，可以使用成像重建算法（“Delay and Sum”）来处理这些结果，并给出显示在 3D 视图上不同波模式的缺陷图像。

涡流仿真模块

ECT模块可实现工件内部电场仿真，计算探头的阻抗图，可以实现常规涡流、阵列涡流和脉冲涡流的检测模拟。

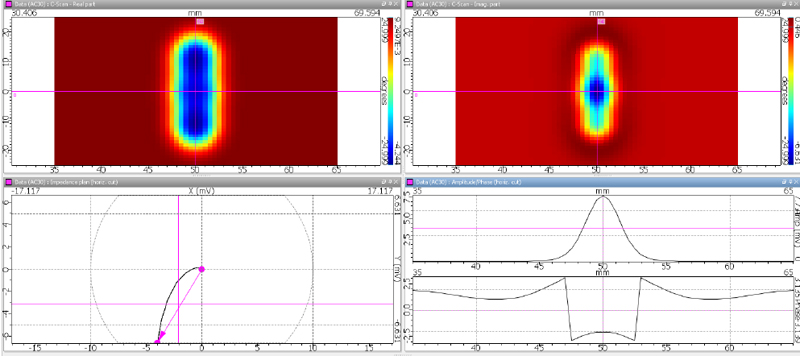

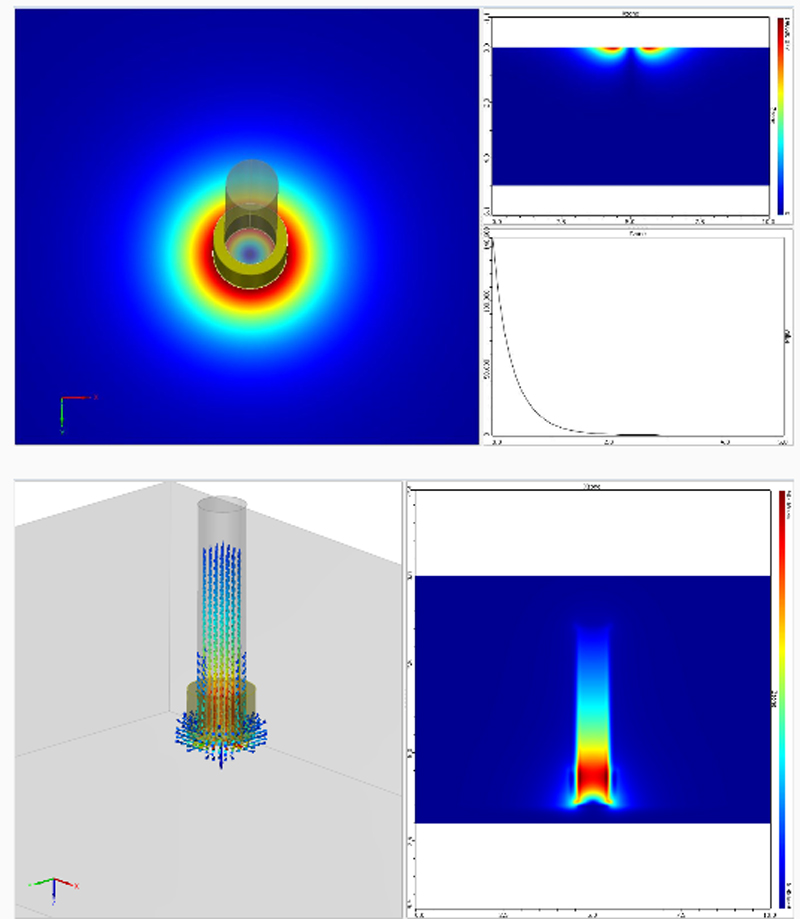

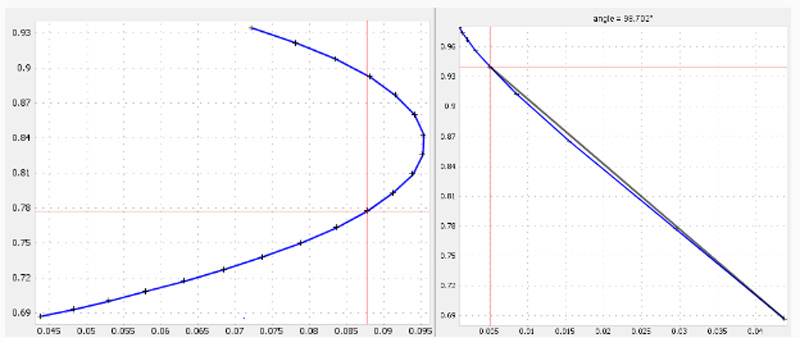

阻抗计算和涡流场计算

射线仿真模块

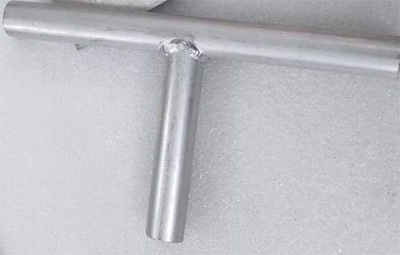

射线模块可以预测X射线源、伽马射线源或加速器所产生的直接辐射和散射辐射，支持常规胶片射线、 CR、DR和CT的检测模拟。

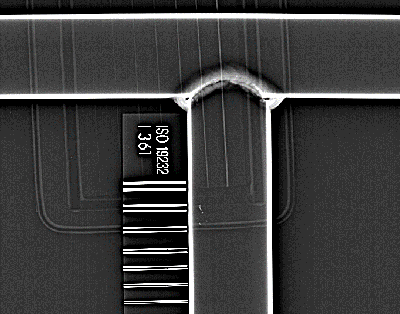

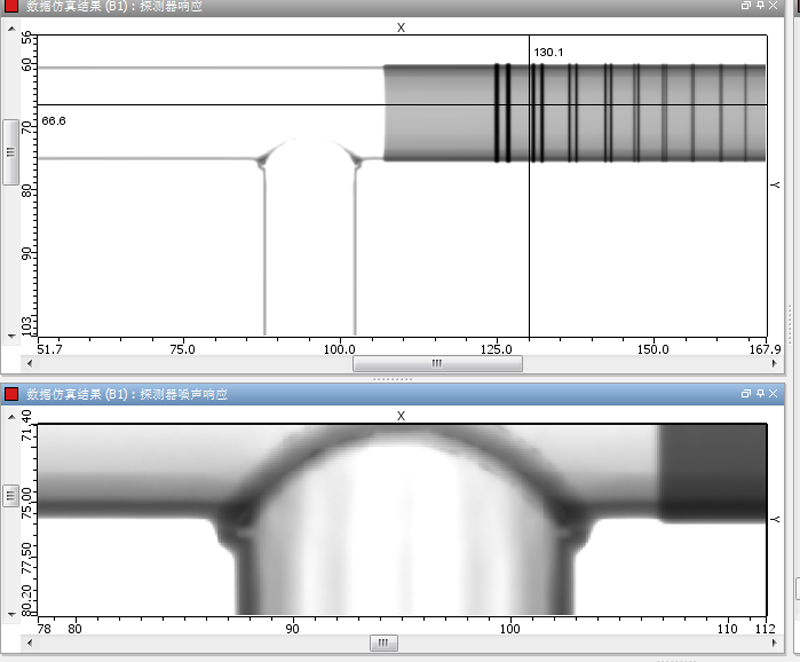

射线仿真结果

红外仿真模块

CIVA TT主要有以下两种应用

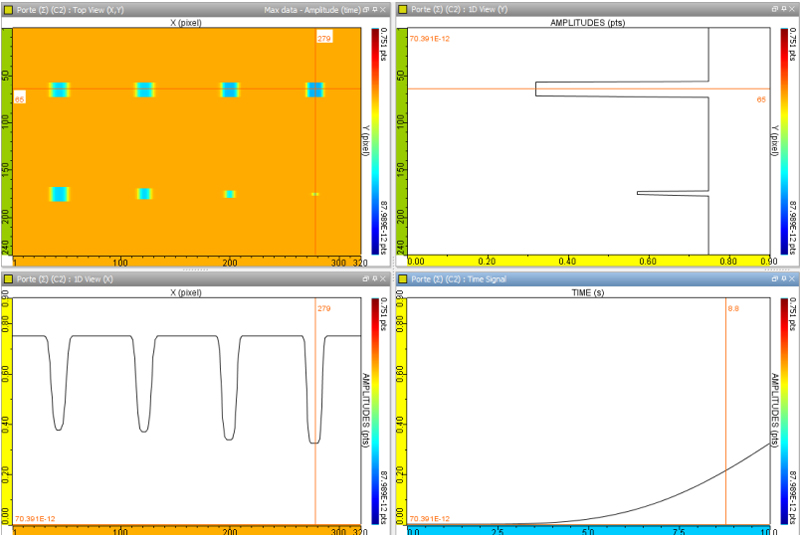

“光学热成像检测模拟”:该工具提供了相对于时间的温度图

“感生加热计算：该工具提供了功率密度图

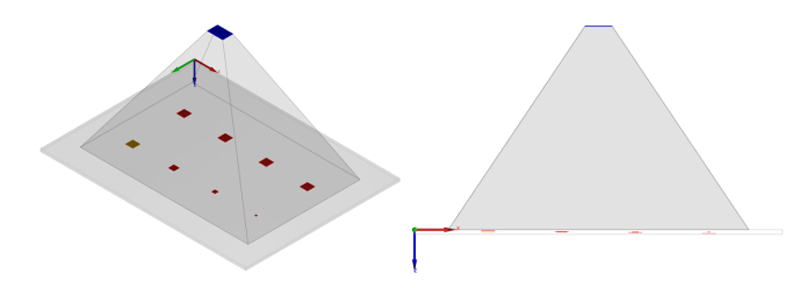

通过CIVA的模拟，可以很容易地比较各种各样的光学加热技术(闪光，瞬态，锁相等。)以改进关于许多场景的检查，最大化温度对比和数据。

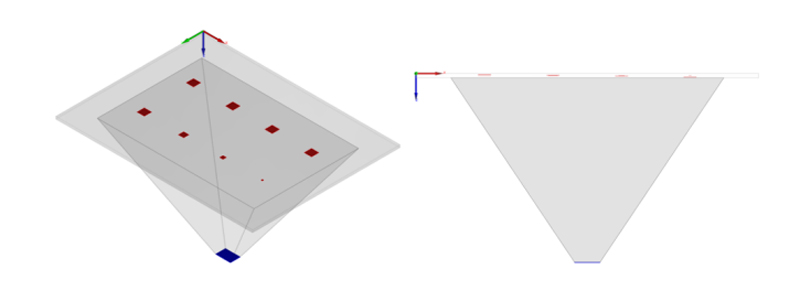

检测模式

仿真结果

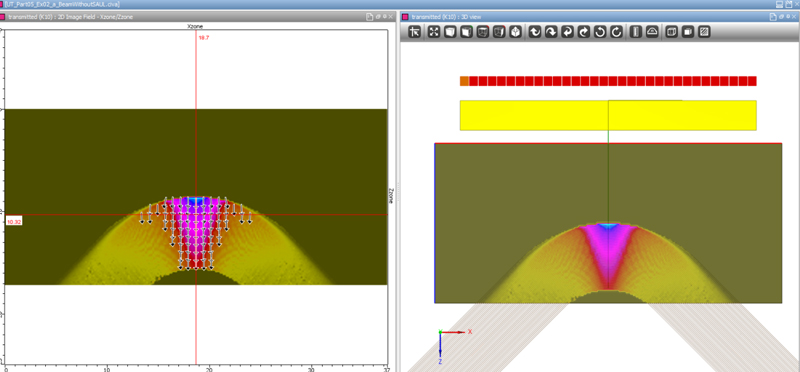

CIVA-应用

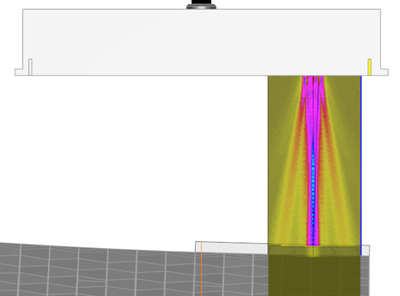

蒙皮结构检测参数优化仿真

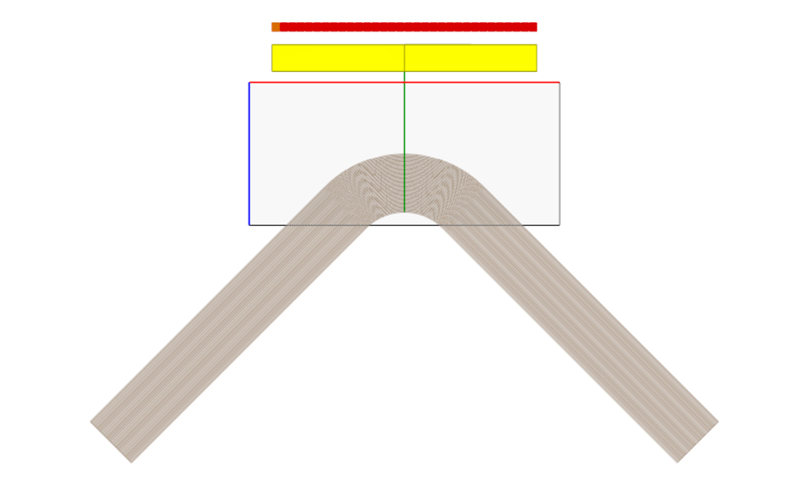

R角工件检测仿真

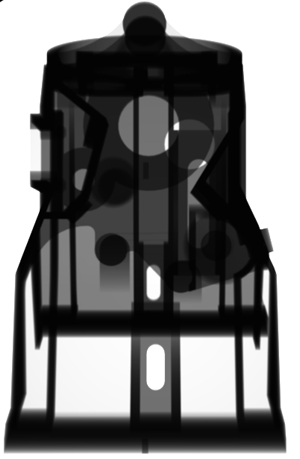

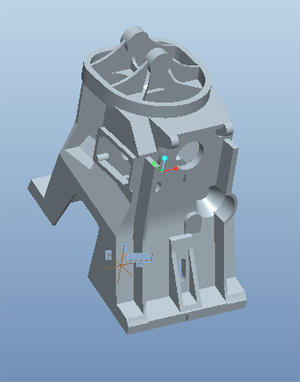

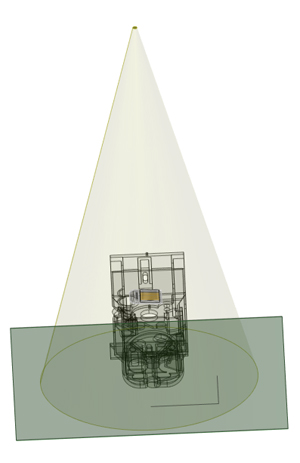

铸件射线检测仿真

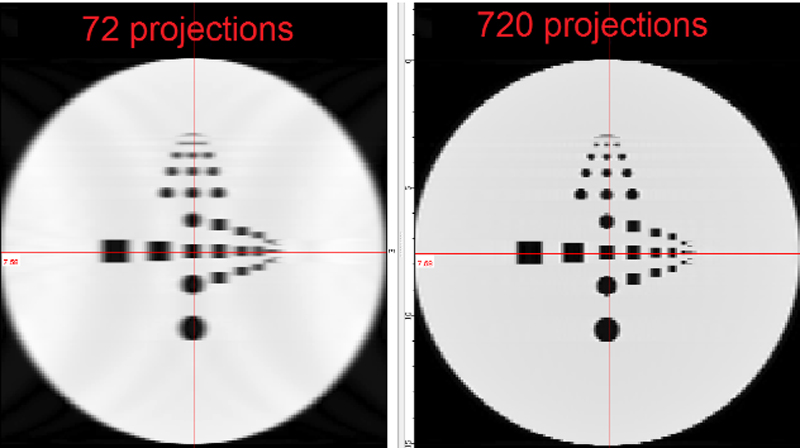

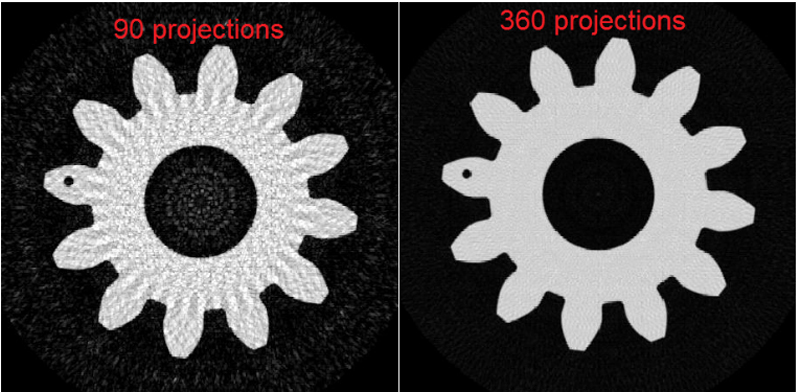

投影数对重建结构的影响研究
